Полное руководство по деталям дверных ручек и их анатомии

Дверная ручка в сборе состоит из нескольких взаимозависимых частей, включая ручку или ручку, розетку или накладку, шпиндель, защелку, ответную пластину и различные внутренние механизмы, каждый из которых играет определенную роль в работе, безопасности и эстетике. Понимание названия и функций каждой детали дверной ручки необходимо для уверенного ремонта, точного заказа запасных частей, успешной установки своими руками и принятия обоснованных решений о покупке. В этом руководстве рассматривается полная анатомия дверных ручек всех основных типов, от простых наборов проходов до сложных наборов врезных замков.

Почему важно понимать детали дверных ручек

Большинство дверная ручка неисправности — тугое движение, ослабление крепления, смещение защелки и неисправности замка — можно диагностировать и устранить без профессиональной помощи, если вы поймете роль каждого компонента в сборке.

Только в Соединенных Штатах рынок дверной фурнитуры оценивается более чем в 3,8 миллиарда долларов в год , при этом домовладельцы и управляющие недвижимостью заменяют или ремонтируют миллионы дверных ручек каждый год. Тем не менее, исследования возвратов к обустройству дома показывают, что большинство заменителей дверной фурнитуры не соответствуют друг другу или установлены неправильно — чаще всего потому, что покупатели не понимали анатомию того, что они заменяли.

Дверная ручка никогда не является единым компонентом. Даже самый простой рычаг прохода содержит как минимум восемь различных детали дверных ручек , каждый из которых изготовлен с точными допусками. Знание названия, местоположения, материала и функции каждой детали превращает запутанный выбор оборудования в уверенный и осознанный выбор.

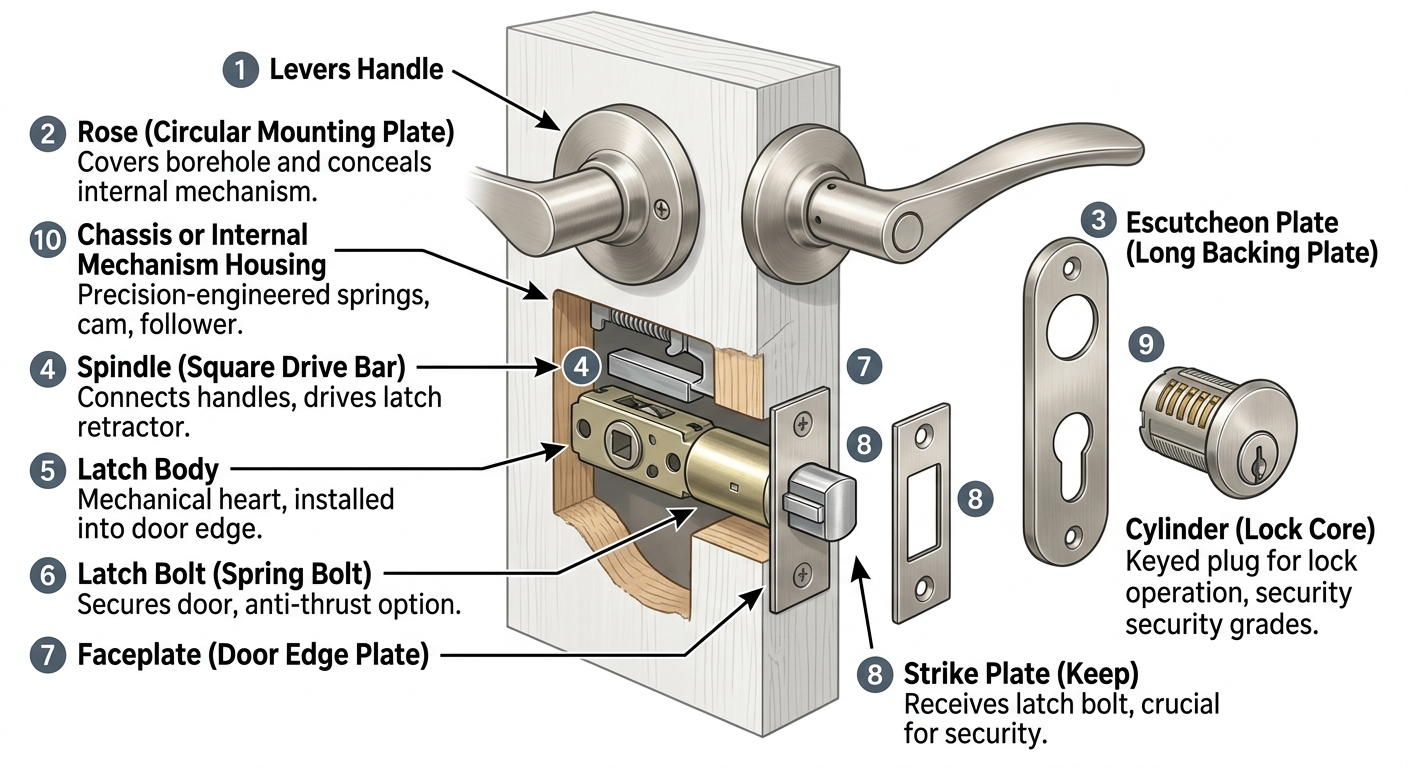

Основные части дверной ручки: полный анализ анатомии

Каждая дверная ручка в сборе — независимо от стиля, бренда или цены — имеет общий набор основных компонентов, которые работают вместе, чтобы управлять защелкой и обеспечивать безопасность двери.

1. Ручка или ручка (элемент захвата).

Ручка или ручка — это основной компонент пользовательского интерфейса — та часть, которую вы берете в руки и которой управляете. Это наиболее заметно часть дверной ручки и, как правило, это основной эстетический выбор. Рычажные ручки представляют собой доминирующую современную форму: в состоянии покоя они наклонены вниз и нажимаются вниз, чтобы втянуть защелку. Ручки имеют сферическую или цилиндрическую форму, для работы требуется захват и вращательное движение. Дверные ручки фиксированные, невращающиеся ручки используются на дверях, открываемых толканием.

Размеры ручек стандартизированы: большинство бытовых рычажных ручек имеют размеры От 4 до 5 дюймов в длину от центра шпинделя до кончика, в то время как рычажные рукоятки коммерческого класса могут выдвигаться на 5–6,5 дюймов в соответствии с требованиями доступности АDA (Закон об американцах с ограниченными возможностями), которые требуют минимальной полезной длины рукоятки 4 дюйма. Варианты материалов включают твердую латунь, цинковый сплав (замак), нержавеющую сталь, алюминий и чугун — каждый из них имеет свой вес, долговечность и характеристики отделки.

2. Роза (круглая монтажная пластина)

Роза — это круглая или квадратная декоративная пластина, которая находится между ручкой рычага и лицевой панелью двери. Его основная функция — закрыть отверстие в двери и скрыть корпус внутреннего механизма. Розы, как правило, От 2,25 до 2,75 дюймов (57–70 мм) в диаметре. для бытовой техники. Они крепятся к двери либо с помощью скрытых сквозных болтов (наиболее распространенный и безопасный метод), либо с помощью защелкивающегося кольца, которое вставляется в паз на корпусе шпинделя.

Профиль розетки — заподлицо, приподнятый или куполообразный — влияет как на эстетику, так и на расстояние ручки от поверхности двери. Приподнятая розетка обеспечивает больший зазор для пальцев при работе с рычагом, что особенно важно для дверей с накладным молдингом или декоративными панелями, прилегающими к месту расположения ручки.

3. Накладка (длинная опорная пластина)

Накладка (также называемая задней пластиной или длинной пластиной) представляет собой удлиненную версию розетки, в которой как механизм рычажной ручки, так и замочная скважина или цилиндр замка расположены на одной единой пластине. Вместо двух отдельных розеток накладка представляет собой единый интегрированный визуальный элемент, закрывающий отверстие защелки в нижнем положении и цилиндр замка в верхнем положении. Накладки являются стандартными для врезных замков и обычно встречаются на старинной и архитектурной фурнитуре. Размер стандартных накладок составляет примерно От 7 до 9 дюймов в высоту и от 2,5 до 3 дюймов в ширину. .

4. Шпиндель (квадратный приводной стержень)

Шпиндель представляет собой металлический стержень квадратного сечения, который проходит через центр двери (через механизм защелки) и соединяет ручку с одной стороны с ручкой с другой. При нажатии на ручку шпиндель вращается и приводит в движение втягивающее устройство защелки внутри корпуса защелки. Размеры шпинделя имеют решающее значение для совместимости: стандартный размер шпинделя для жилых помещений составляет Квадрат 8 мм × 8 мм в Европе и на многих международных рынках, в то время как на рынке США используются размеры шпинделей, которые различаются в зависимости от производителя (обычно квадрат 5/16 дюйма или квадрат 3/8 дюйма). Длина шпинделя также должна соответствовать толщине двери — стандартные двери толщиной 35–45 мм обслуживаются шпинделем 70 мм, а для более толстых дверей требуются шпиндели удлиненного или регулируемого размера.

5. Корпус защелки (трубчатый или врезной)

Корпус защелки — это механическое сердце узла дверной ручки, установленное на краю двери и содержащее засов и механизм его втягивания. Он доступен в двух основных конфигурациях, которые определяют всю архитектуру системы ручек:

• Трубчатая защелка: Цилиндрический блок, установленный через одно круглое отверстие, просверленное со стороны двери, и отдельное отверстие меньшего размера, просверленное с края двери. Самый распространенный формат в жилищном строительстве. Диаметр трубы стандартизирован при 57 мм (2¼ дюйма) на большинстве рынков. Внутренний ретрактор приводится в движение непосредственно шпинделем.
• Врезная защелка/замок: Прямоугольный корпус большего размера, установленный в паз (карман), выточенный или профрезерованный в кромке двери. Содержит защелку и, как правило, засов в одном интегрированном блоке. Врезные ящики имеют размер примерно Ширина 65 мм × высота 130–165 мм. в жилых классах и значительно больше в коммерческих версиях для тяжелых условий эксплуатации.

6. Защелка (пружинный болт)

Защелка представляет собой подпружиненный треугольный или прямоугольный болт, который выступает из края двери и входит в зацепление с ответной планкой, удерживая дверь закрытой. Его наклонная передняя поверхность («рампа») позволяет двери закрываться, прижимая засов внутрь к кромке запорной планки, после чего пружина защелкивает ее вперед в запорное отверстие. Защелки доступны в стандартной и защитной конфигурациях: стандартный жилой засов выступает примерно на 12–14 мм, а противоударная защелка усилена, чтобы противостоять атакам подклинивания кредитной карты, с закаленной поверхностью, защищающей от взлома, и более глубоким ходом 14–18 мм.

7. Лицевая панель (лицевая панель защелки или краевая пластина двери)

Лицевая панель представляет собой плоскую металлическую пластину на краю двери, из которой выступает защелка. Он прикручивается к краю двери и обеспечивает чистый, законченный вид, одновременно защищая край отверстия для защелки. Стандартные лицевые панели либо плоские (для дверей с квадратными краями), либо изогнутые/закругленные (для дверей с закругленными краями). Лицевая пластина также определяет размеры цевья, которые должны соответствовать ударной пластине для правильного выравнивания. Лицевые панели из нержавеющей стали и латуни входят в стандартную комплектацию; В огнестойких защелках используются стальные лицевые панели с вспучивающимися полосами, которые расширяются в условиях пожара и герметизируют дверной зазор.

8. Ударная пластина (держаться)

Запорная пластина — это усиливающая металлическая пластина, прикрепленная к косяку дверной коробки, на которую крепится защелка (и засов в комплектах замков). Он имеет утопленный карман или коробку, в которую входит защелка, когда дверь закрыта. Запорная пластина является одним из наиболее важных с точки зрения безопасности элементов. детали дверных ручек — стандартная ответная планка строительного класса, закрепленная винтами ½ дюйма, обеспечивает минимальную устойчивость к ударам ногой, тогда как прочная ответная планка безопасности с 3-дюймовыми (75 мм) винтами, которые проникают в каркас конструкции, может увеличить сопротивление двери удару ногой в несколько раз. 3–5× , согласно испытаниям охранных организаций. Коробчатые ответные планки (с более глубоким карманом) предпочтительнее плоских ответных планок из-за долговечности защелки и снижения шума.

9. Цилиндр (ядро замка)

В комплектах запирающихся дверных ручек цилиндр представляет собой заглушку с ключом, которая переводит правильный профиль ключа во вращательное движение для управления механизмом замка. Общие форматы цилиндров включают: штифтовые тумблерные цилиндры (наиболее распространенный жилой тип, с использованием подпружиненной отвертки и штифтов для ключей), дисковые стопорные цилиндры (более высокий уровень безопасности, используются в качественных врезных замках) и кулачковые замки (используются в фурнитуре шкафов и раздвижных дверей). Безопасность баллонов соответствует таким стандартам, как EN 1303 в Европе (классы 1–6) и ANSI/BHMA A156.5 в США. Цилиндр класса 6 EN 1303 выдерживает Усилие сверления 150 кг, крутящий момент 150 Нм и 100 попыток взлома. в стандартизированном тестировании.

10. Корпус или корпус внутреннего механизма.

За каждой розеткой находится внутреннее шасси — прецизионный корпус, содержащий пружины, кулачок, толкатель и возвратный механизм, который преобразует движение ручки в втягивание защелки и возвращает ручку в горизонтальное положение покоя. Пружинный возвратный механизм – один из наиболее часто изнашиваемых компонентов дверей интенсивного использования. Дверные ручки коммерческого класса рассчитаны как минимум на 250 000 рабочих циклов в соответствии со стандартами ANSI/BHMA класса 1, тогда как ручки класса 2 для бытовых нужд рассчитаны на 400 000 циклов, а ручки премиум-класса 1 — на 1 000 000 циклов.

Детали дверных ручек по типу ручки: что меняется между конструкциями

Конкретные детали, присутствующие в дверной ручке, значительно различаются в зависимости от того, является ли это проходным набором, секретным набором, входным набором или врезным замком — понимание этих различий предотвращает дорогостоящие ошибки при покупке.

Таблица 1. Типы комплектов дверных ручек в сравнении по наличию компонентов — защелка, цилиндр замка, кнопка конфиденциальности и засов — показаны детали дверных ручек, включенные в каждую конфигурацию, и их типичное применение.

Материалы деталей дверных ручек: как выбор материала влияет на долговечность и отделку

Материал, из которого изготовлена каждая деталь дверной ручки, напрямую определяет ее механическую прочность, устойчивость к коррозии, вес, сохранение качества отделки и долгосрочную стоимость владения.

Таблица 2. Сравнение материалов распространенных деталей дверных ручек по типичным применениям, механической прочности, коррозионной стойкости, весу и качеству долговременного сохранения отделки.

Критические измерения деталей дверных ручек: правильное определение размеров

Неправильные измерения являются самой распространенной причиной несовместимости при замене деталей дверных ручек: перед покупкой любого запасного компонента необходимо проверить три размера.

Расстояние до заднего расстояния

Расстояние по горизонтали от края двери (где находится лицевая панель защелки) до центра отверстия через поверхность двери, где проходит шпиндель. Это измерение определяет, где находится ручка относительно края двери. Стандартные жилые задние фонари 2⅜ дюйма (60 мм) и 2¾ дюйма (70 мм) . Большинство трубчатых защелок можно регулировать для установки обоих, но врезные защелки фиксируются на производстве. Использование неправильного заднего расстояния означает, что ручка окажется либо слишком близко к краю двери (создавая угрозу безопасности), либо слишком далеко от него (оставляя неприглядный зазор на лицевой панели).

Диаметр отверстия

Лицевое отверстие принимает шасси или трубчатый запорный механизм. Североамериканский стандартный диаметр отверстия составляет 2⅛ дюйма (54 мм) , в то время как в европейских дверях обычно используется 72 мм скважина для трубчатых задвижек. Краевое отверстие (для корпуса защелки) стандартизировано на 25–32 мм в зависимости от типа защелки. Перед покупкой всегда проверяйте, что диаметр корпуса набора ручек соответствует существующему отверстию вашей двери — увеличить отверстие несложно, но для его уменьшения потребуется заглушка или новая секция двери.

Межцентровое расстояние (измерение PZ)

Для врезных замков и накладных ручек размер PZ (Pfeilzentrum, или «центр стрелки») относится к вертикальному расстоянию между центром шпинделя и центром цилиндра. Это измерение имеет решающее значение для замены накладок и ручек на врезных замках. Общие измерения PZ: 72 мм, 92 mm, and 110 mm . При покупке накладки с неправильным расстоянием PZ либо отверстие шпинделя, либо замочная скважина не совпадут с врезным корпусом внутри двери.

Распространенные неисправности деталей дверных ручек и способы их диагностики

Большинство door handle problems can be traced to one of five specific component failures — identifying which part has failed narrows the repair to a targeted replacement rather than a complete handle set replacement.

• Ручка не возвращается в горизонтальное положение после работы: Возвратная пружина внутри шасси устала или сломалась. Это наиболее распространенная механическая неисправность часто используемых межкомнатных дверей. Пружина является расходным элементом — на бюджетной технике может потребоваться замена всей ходовой части; на качественном оборудовании сменные пружины приобретаются отдельно.
• Защелка не втягивается при нажатии на ручку: Либо шпиндель изношен овалом (теряя свое квадратное сечение из-за повторяющегося крутящего момента), либо квадратное отверстие в толкателе внутри шасси закруглилось, либо втягивающая пружина защелки сломалась. Проверьте, сняв ручку и проверив зацепление шпинделя непосредственно с защелкой.
• Дверь не закрывается/защелка отскакивает назад: Запорная пластина смещена — либо смещена по вертикали от траектории защелки, либо утоплена слишком неглубоко, чтобы выдержать полный ход защелки. Обычно эту проблему решает регулировка положения ответной планки на 2–3 мм. Альтернативно, пружина защелки ослабла и больше не может достаточно выдвигать засов.
• Ручка или розетка кажутся свободными: Сквозные болты, крепящие розетку к двери, со временем ослабли. Это обычное явление, когда болты ввинчиваются непосредственно в пластиковые анкеры, а не в металлическое шасси с резьбой. Затяжка сквозных болтов (обычно доступная после снятия крышки розетки) обычно решает проблему; замените пластиковые анкеры металлическими резьбовыми вставками для постоянной фиксации.
• Ключ поворачивается, но замок не срабатывает: Кулачок на цилиндре замка отсоединился от привода засова внутри врезного корпуса, или срезалась хвостовая часть (соединительный штифт между кулачком цилиндра и механизмом замка). Для этого требуется либо замена цилиндра, либо, в врезных случаях, замена всего корпуса замка.

Часто задаваемые вопросы о деталях дверных ручек

Вопрос: Как называется маленькая пластинка вокруг дверной ручки?

Небольшая круглая пластина, расположенная непосредственно за ручкой рычага или ручкой, называется роза (также розовая тарелка или розовая крышка). Когда эта пластина удлинена и закрывает как механизм ручки, так и замочную скважину в одной декоративной пластине, ее называют герб или задняя пластина. Оба выполняют одну и ту же основную функцию: скрывают крепежную фурнитуру и отверстие в лицевой стороне двери, обеспечивая при этом законченный декоративный переход между ручкой и поверхностью двери.

Вопрос: Как узнать, нуждается ли в замене шпиндель дверной ручки?

Шпиндель требует замены, когда его квадратное сечение изнашивается до округленного или овального профиля в результате многолетней циклической работы с крутящим моментом. Для проверки: снимите ручку и осмотрите концы шпинделя. Если углы явно закруглены, а не острые 90°, или если шпиндель сильно шатается в отверстии толкателя защелки, необходима замена. Изношенный шпиндель является наиболее эффективной заменой: он стоит очень мало (обычно 1–5 долларов за стандартный сменный шпиндель) по сравнению с заменой всей защелки или набора ручек, и полностью восстановит механическую функцию, если сам корпус защелки не поврежден.

Вопрос: Чем отличается врезной замок от трубчатой ​​защелки?

A трубчатая защелка представляет собой простой цилиндрический блок, содержащий только подпружиненную защелку, установленную через одно круглое отверстие в лицевой стороне двери. Он управляет только защелкой — при необходимости защитное запирание обеспечивается отдельным ригелем. А врезной замок представляет собой более крупный прямоугольный футляр, установленный в точеный карман на краю двери и содержащий защелку, засов и часто блокировку конфиденциальности - все в одном интегрированном блоке. Врезные замки значительно более безопасны и долговечны, но требуют более сложной установки и стоят дороже — обычно в 3–8 раз дороже эквивалентной трубчатой ​​​​защелки.

Вопрос: Могу ли я заменить только цилиндр в дверной ручке, не заменяя весь комплект?

Да, в большинстве случаев. Личинки замков в комплектах ручек для входных дверей и врезных замках сконструированы так, чтобы их можно было снимать и заменять независимо от фурнитуры ручки — это называется перецилиндр операция. Чтобы заменить цилиндр, вы обычно снимаете розетку или накладку, ослабляете винт крепления цилиндра, доступный с края двери, и извлекаете цилиндр. Запасной цилиндр должен соответствовать существующему формату цилиндра (европрофиль, овал или цилиндр ручки) и иметь правильную длину кулачка для зацепления запирающего механизма. Переустановка — это стандартное обновление системы безопасности, которое стоит значительно дешевле, чем полная замена оборудования.

Вопрос: Почему у некоторых дверных ручек есть две розетки, а у других — накладка?

Выбор между двумя отдельными розетками и одной накладкой имеет прежде всего эстетическое значение, но также отражает лежащий в основе механизм замка. Две отдельные розы используются в проходных комплектах, комплектах для уединения и входных комплектах с трубчатыми запирающими механизмами — каждая розетка независимо закрывает одну сторону скважины. А одинарная накладка охватывает как механизм ручки, так и цилиндр замка в одном интегрированном визуальном элементе и архитектурно ассоциируется с врезными замками, старинной фурнитурой и современным дизайном премиум-класса. Накладки на накладках обеспечивают более эффектный декоративный эффект и часто встречаются в проектах архитектурного уровня, где дверная фурнитура является ярким дизайнерским акцентом.

Вопрос: Что представляет собой комплект дверных ручек-пустышек и чем отличаются детали?

Набор макетов дверных ручек содержит только видимые внешние части — ручку и розетку — без корпуса защелки, шпинделя или внутреннего механизма. Ручка фиксированная (неповоротная) и крепится непосредственно к поверхности двери винтами, скрытыми за розеткой. Наборы-заглушки используются на дверях, которые не требуют защелки, например, на двустворчатых дверных панелях, дверях гардероба и фиксированной створке пары французских дверей. Они обеспечивают визуальную целостность комплекта одинаковых ручек по всему дому без затрат или сложности установки функционального механизма защелки там, где он не нужен.

Вывод: знайте детали дверной ручки для принятия более разумных решений

Понимание полной анатомии детали дверных ручек — от элемента захвата и розетки до шпинделя, корпуса защелки, лицевой панели, ответной пластины, цилиндра и внутреннего шасси — дает домовладельцам, строителям и специалистам по проектированию знания, необходимые для принятия точных решений по ремонту, точных покупок на замену и уверенного выбора установки.

Каждый компонент дверной ручки имеет определенную функцию, стандартизированные размеры и определенные эксплуатационные характеристики. Запорная пластина обеспечивает защиту от взлома. Ригель-защелка определяет, насколько надежно дверь остается закрытой. Цилиндр определяет устойчивость к высверливанию и высверливанию. Материал ручки и отделка определяют долговечность и эстетику. Ни одно из этих решений не следует принимать изолированно — каждая деталь должна быть согласована с другими и с конструкцией двери, чтобы вся сборка работала так, как задумано.

Заменяете ли вы изношенный шпиндель, модернизируете ответную пластину строительного уровня до модели безопасности, подбираете подходящую накладку для архитектурного проекта или просто диагностируете, почему ручка чувствует себя свободно, знания анатомии, приведенные в этом руководстве, обеспечивают основу для того, чтобы сделать все правильно с первого раза.
